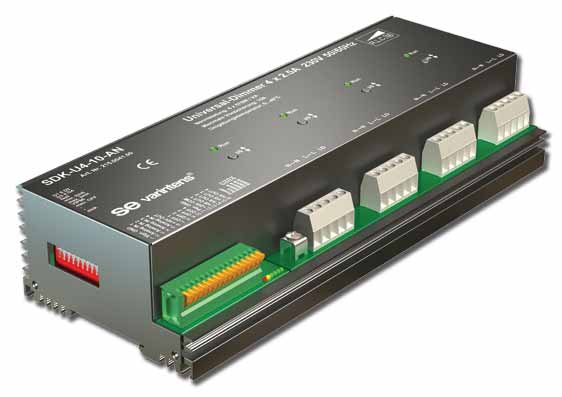

varintens Universal-Dimmer SDK-U4-10-AN (0-10V)
Der 4-fach-Universal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Es stehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung. Die Regelkreise erkennen automatisch die angeschlossene Last und schalten dementsprechend automatisch von Abschnitt- auf Anschnitt-Technologie.
Kurzer Überblick
- Universal-Dimmer
- 4x 570W/VA 2,5A
- Ansteuerung: 0-10V, 1-10V
- Robust
- Integr. Testfunktion
Der SDK-U4-10-AN (0-10V) ist ein robuster Dimmer in Phasenanschnitt- und Phasenabschnitt-Technik. Er kann einerseits durch verschiedene Arten angesteuert werden und andererseits auch verschiedenste Lasten regeln:
- Ansteuerung über ein Potentiometer an der internen Spannungsquelle, mit einer externen Spannungsquelle oder auch mit einer Sinkstromquelle
- Regelung von Glühlampen und Hochvolt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit elektronischem Trafo
- Auch für viele Arten von LED-Retrofit geeignet
Eine automatische oder manuelle Ausschaltfunktion erweitert den Anwendungsbereich. Der SDK hat 4 geregelte (dimmbare) Ausgänge 230V/2,5A mit je einer integrierten Ein-/Ausschaltfunktion.
Elektrotechnische Daten
| Pro Kanal | |
| Netzspannung: | 230 V ±10% |
| Netzfrequenz: | 50 Hz (Option 60Hz) |
| Vorsicherung: | 10A Max. |
| Technik Dimmausgang: | Phasenabschnitt / Phasenanschnitt mit Transistoren |
| Maximallast Dimmausgang: | 2,5 A (570 VA/W) |
| Minimallast Dimmausgang: | 5 W Glühlampe |
| Verlustleistung bei Nennlast: | 5,7 W |
| Verlustleistung Standby: | 1.4 W |
| Kühlung: | Natürliche Umluft |
| Leerlaufspannung: | ~55 Vrms |
| Kurzschlussschutz: | Elektronische Schnellabschaltung |
| Überlastschutz: | Temperaturüberwachung. (Ansprechwert 85°C) |
| Einschaltverzögerung: | ca. 1 s (Netzeinschalten) |
| Taster am Modul | Ein / heller / dunkler (für Testzwecke) |
| Betriebs und Störungsanzeige: | 6 LED (1x Power, 1xRun, 4 x Dimmkreis) |
Bauform, Abmessungen, Gewicht
| Bauform: | Stahlblech mit Aluminium-Kühler, Montage auf DIN-Hutprofilschienen 35 mm |
| Abmessungen: |
BxHxT 234x90x44mm (Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand) |
| Gewicht: | 850 g |
Bestelldaten und Konformität
| Typenbezeichnung | SDK-U4-10-AN (0-10V) |
| Artikelnummer | SE215.0041.00 |
| Fabrikat | varintens |
| Konformität | CE |
- UDK-04-10 (0-10V) - Universal-Dimmer
Auslauf
Bitte beachten Sie, dass dieses Gerät nicht mehr produziert wird und nur noch als Gebraucht-Artikel verfügbar ist.
