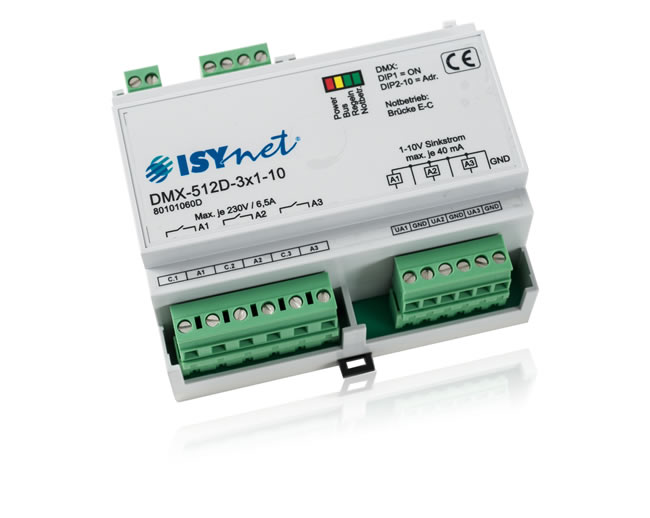

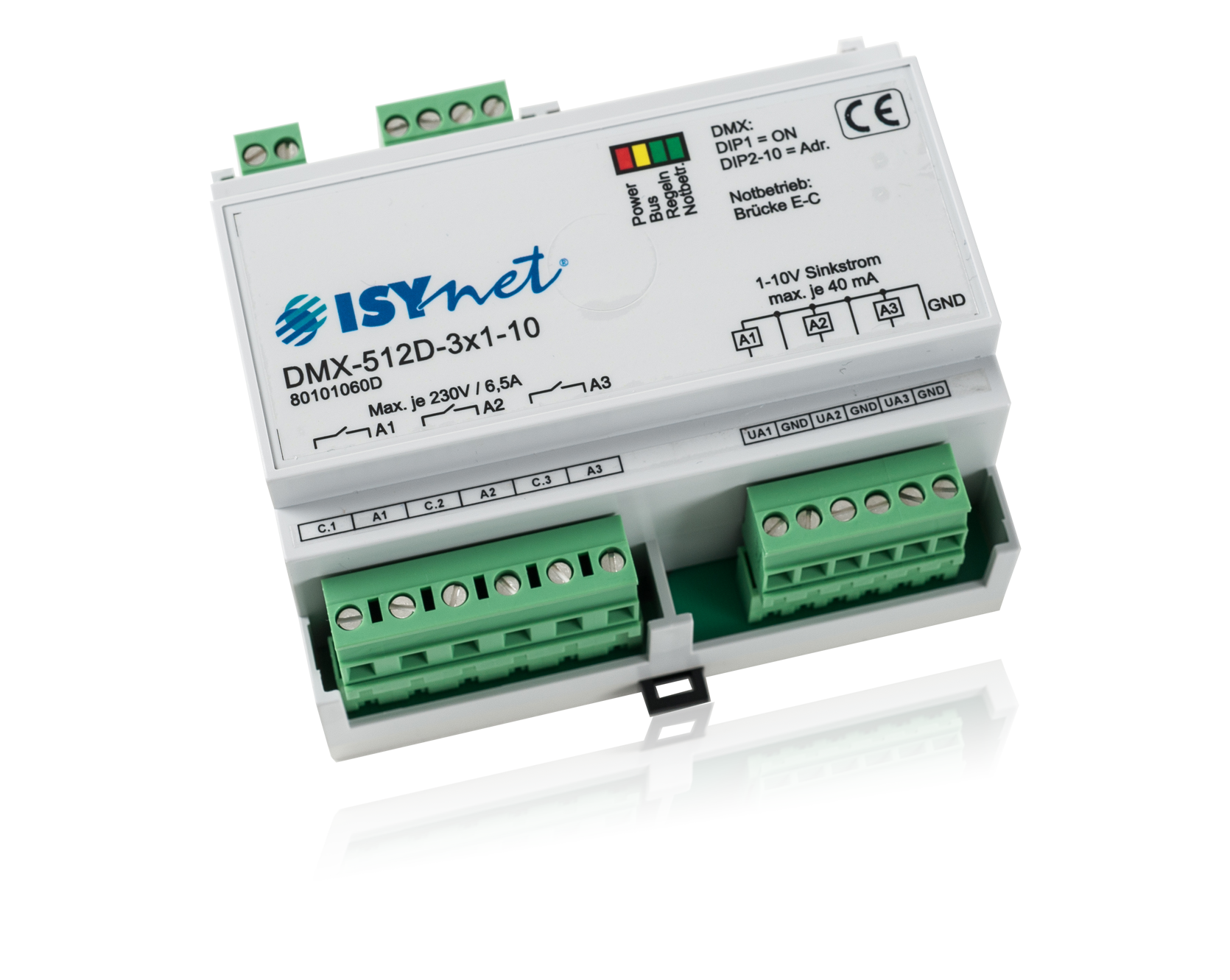

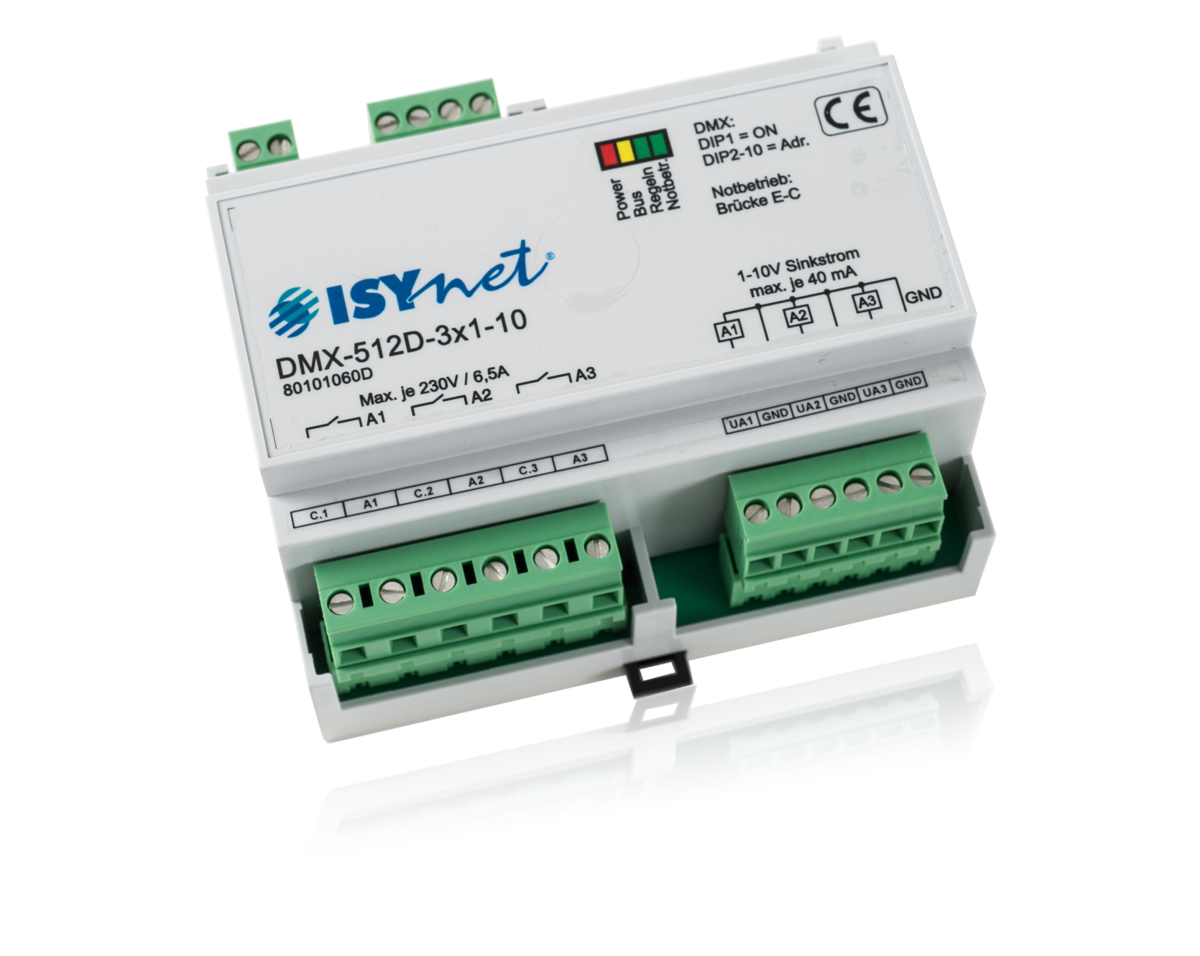

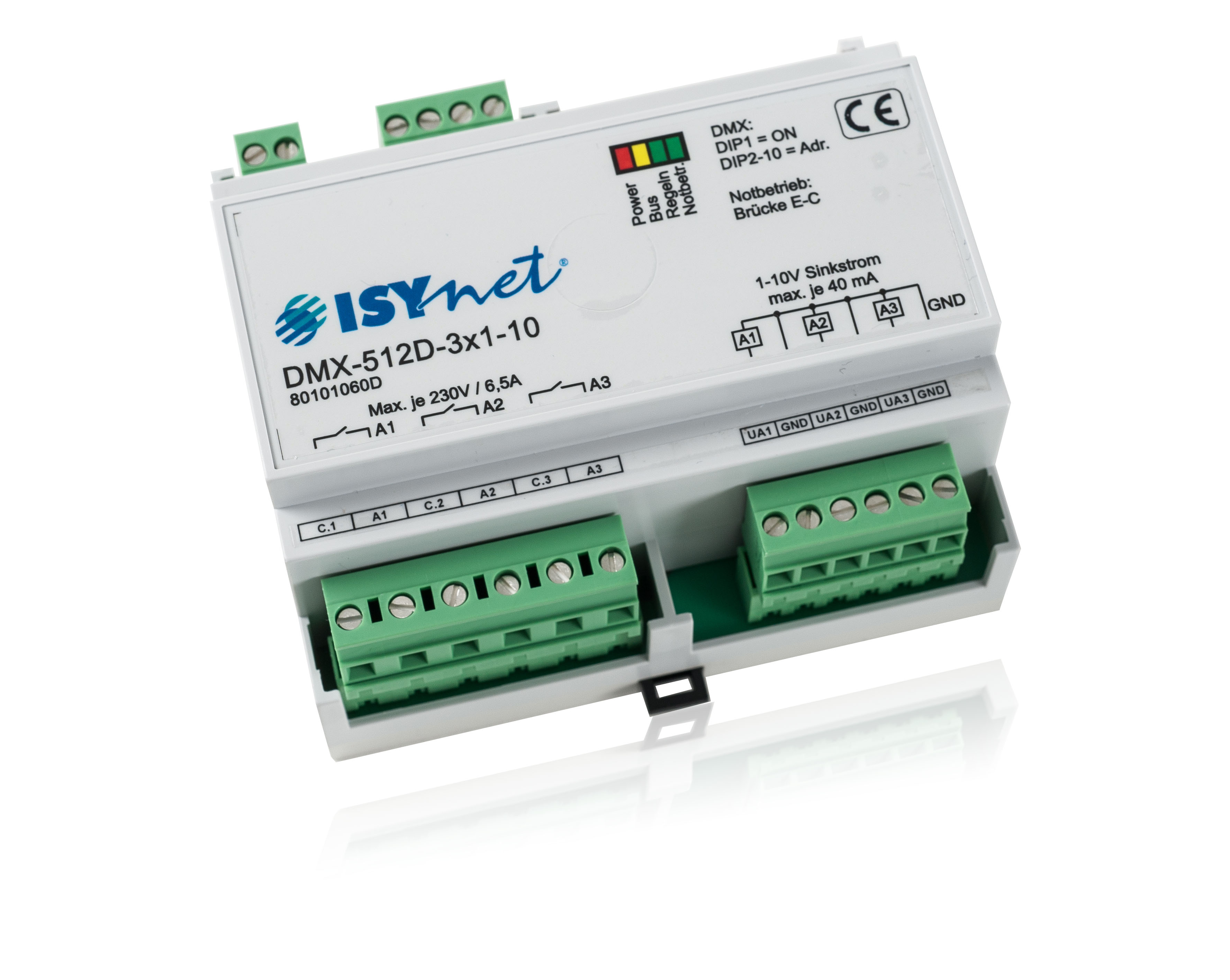

Demultiplexer DMX-512D-3x1-10
ISYnet DMX512 Demultiplexer zur Ansteuerung von gedimmten Leuchtstofflampen mit EVG 1-10V über das DMX-Protokoll.
Kurzer Überblick
- 3 Analog-Ausgänge 1-10V
- Relais-Schaltausgang zu jedem Analog-Ausgang
- Ansteuerung von gedimmten Leuchtstofflampen (EVG 1-10V)
- Sonderfunktion: Notbetrieb
Der DMX512 Demultiplexer DMX-512-3x1-10 ist für die Ansteuerung von gedimmten Leuchtstofflampen mit EVG 1-10V konzipiert.
Es stehen 3 Analog-Ausgänge 1-10V zur Verfügung, die jeweils mit 40mA belastet werden können. Zu jedem Analog-Ausgang ist ein Relais-Schaltausgang mit einer Belastbarkeit von 230V 1500VA vorhanden. Diese Relais-Ausgänge sind durch eine Triac-Vorzündung für die hohen Einschaltstromstöße der EVGs ausgelegt und werden automatisch in Abhängigkeit der Analogwerte aktiviert.
Folgende Funktionen sind berücksichtigt:
- Automatisches Aktivieren des jeweiligen Relais-Ausgangs, sobald der DMX-Wert >"0" ist
- Abschaltverzögerung des Relais von 1 Sekunde. Damit wird unnötiges Abschalten der 230V-Versorgung bei schnellen Regelvorgängen vermieden.
- OVERSAMPLING-Fehlerkorrektur (Mit dem sogenannten "OVERSAMPLING" korrigiert das Modul selbständig die durch die Zyklenzeiten des BUS-Protokolls verursachten Sprünge der Analogwerte. Zusätzlich werden die Analogwerte zwischen den BUS-Zyklen durch Linearisierung in der Auflösung von 8 auf 12 Bit umgesetzt. Dadurch werden z.B. sichtbare Schritte beim Dimmen von Leuchtstofflampen vermieden.)
Elektrotechnische Daten
| Betriebsspannung | 230V 50/60Hz |
| Ausgangsspannung | 3 Analogkanäle, 8 Bit Auflösung (intern 12 Bit), 1-10V |
| Sinkstrom (1-10V) | 40mA je Kanal |
| Relais-Ausgang | 3 Ausgänge 230V 1500VA (max. 6,5A) mit Triac-Null-Spannungsschalter |
| Isolationsspannung | 500V (Subnet / Analog-Ausgänge) |
| Anschluss | steckbare Schraubklemmen |
| Betriebstemperatur | -10°C...+50°C |
| Lagertemperatur | -25°C...+70°C |
| Schutzart | im nicht eingebauten Zustand IP30 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
| Abmessungen | BxHxT 106x90x59mm |
| Gewicht | 280g |
Bestelldaten und Konformität
| Typenbezeichnung | DMX-512D-3x1-10 |
| Artikelnummer | 80101060D |
| Fabrikat | ISYnet |
| Konformität | CE |
Gebrauchsanweisungen

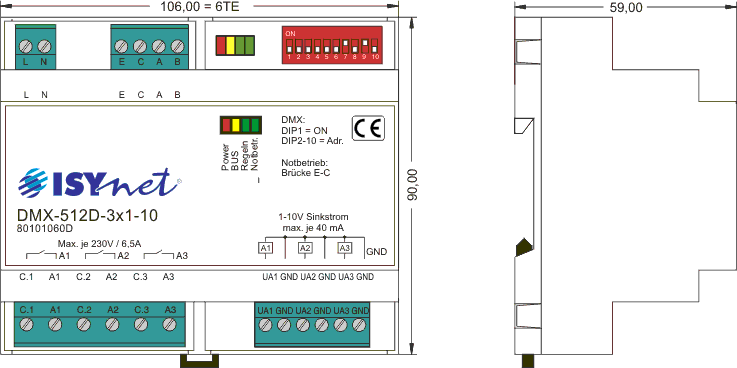

Technische Zeichnungen
Adresseinstellung
| DIP-SW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Wertigkeit | DMX | 256 | 128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 |
DIP-Schalter
10-poliger DIP-Schalter zur Einstellung der DMX-Adresse befindet sich rechts oben neben den Klemmen des Moduls.
Sonderfunktion DIP-Schalter 1
| DIP-1 | Einstellung |
|---|---|
| OFF | Protokollumschaltung |
| ON | DMX-Betrieb: DIP2-10 DMX-Adresse |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler DMX |
| Blinken | störungsfreie Datenübertragung über die DMX-Leitung | ||
| grün | Regeln | Aus | alle 3 Ausgänge inaktiv |
| Ein | mindestens einer der Ausgänge >"0" | ||
| grün | Notbetr. | Aus | Normalbetrieb |
| Ein | Notbetrieb |
Anschlussbelegung
2-poliger Stecker oben links
| L | L-230V Betriebsspannung f. Modul |
| N | N-230V Betriebsspannung f. Modul |
4-poliger Stecker oben Mitte
| E | Havarie-Eingang (Brücke E-C) |
| C | Havarie-Eingang (Brücke E-C) |
| A | BUS A (Subnet RS-485) |
| B | BUS B (Subnet RS-485) |
6-poliger Stecker unten links
| C.1 | Common f. A1 |
| A1 | Ausgang 1 |
| C.2 | Common f. A2 |
| A2 | Ausgang 2 |
| C.3 | Common f. A3 |
| A3 | Ausgang 3 |
6-poliger Stecker unten rechts
| UA1 | Analog-Ausgang Kanal 1 |
| GND | Masse Kanal 1 |
| UA2 | Analog-Ausgang Kanal 2 |
| GND | Masse Kanal 2 |
| UA3 | Analog-Ausgang Kanal 3 |
| GND | Masse Kanal 3 |
Beispiel: Adresse 449
| DIP-SW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Wertigkeit | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | ON |
Anfrage
DMX-512D-3x1-10
Art.-Nr.: 80101060D
