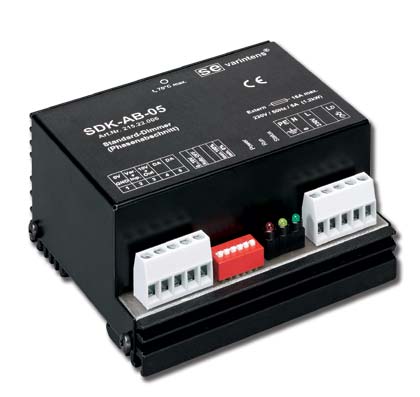

varintens Leistungsdimmer SDK-AB-05
Der varintens SDK-AB-05 ist ein digitaler Dimmer in Phasenabschnitt-Technik, der einerseits durch verschiedene Arten angesteuert werden kann und andererseits auch verschiedene Lasten regeln kann.
Kurzer Überblick
- Phasenabschnitt-Dimmer
- 1x 1200W / 5A
- 0-10V, 1-10V
- Metallgehäuse für optimales Wärmemanagement
- Robust
- Leichte Handhabung
Der SDK-AB-05 ist ein robuster Dimmer in Phasenabschnitt-Technik. Er kann einerseits durch verschiedene Arten angesteuert werden und andererseits auch verschiedenste Lasten regeln:
- Ansteuerung über ein Potentiometer an der internen Spannungsquelle, mit einer externen Spannungsquelle oder auch mit einer Sinkstromquelle
- Regelung von Glühlampen und Hochvolt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit elektronischem Trafo
- Auch für viele Arten von LED-Retrofit geeignet
Eine automatische oder manuelle Ausschaltfunktion erweitert den Anwendungsbereich. Der SDK hat einen geregelten (dimmbaren) Ausgang 230V/5A mit einer integrierten Ein-/Ausschaltfunktion.
Elektrotechnische Daten
| Netzspannung | 230 V ± 10 % |
| Netzfrequenz | 50 Hz (Option 60 Hz) |
| Technik Dimmausgang | Phasenabschnitt mit Transistoren |
| Maximallast Dimmausgang | 5 A (1,2 kW) |
| Minimallast Dimmausgang | 10 W Glühlampen |
| LED-Peakstrom | 36 A |
| Verlustleistung bei Nennlast | 17 W |
| Verlustleistung Standby | 2 W |
| Kühlung | natürliche Umluft |
| Leerlaufspannung | < 50 Vrms |
| Kurzschlussschutz | Elektronische Strombegrenzung (Status-LED blinkt) |
| Überlastschutz | durch Reduktion der Ausgangsspannung bei Übertemperatur (Status-LED blitzt) |
| Einschaltverzögerung | ca. 400 ms (Netzeinschalten) |
| Stromabfallzeit | 80 μs, mit Glühlampen-Nennlast |
| Geräusch | nicht messbar, in 1 m Abstand |
| Betriebs- und Störungsanzeige | 3 LEDs (Power, Run, Status) |
Bauform, Abmessungen, Gewicht
| Bauform | Stahlblech mit Aluminium-Kühler, Montage auf DIN-Hutprofilschienen 35 mm |
| Abmessungen |
BxHxT 105x90x44mm (Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand.) |
| Gewicht | 460 g |
Bestelldaten und Konformität
| Typenbezeichnung | SDK-AB-05 |
| Artikelnummer | SE215.0004.00 |
| Fabrikat | varintens |
| Konformität | CE |
Zubehör
- DGL-01U - Dynamische Grundlast für LED-Lampen
- MDK-ES-10 - Multifunktions-Steuergerät
