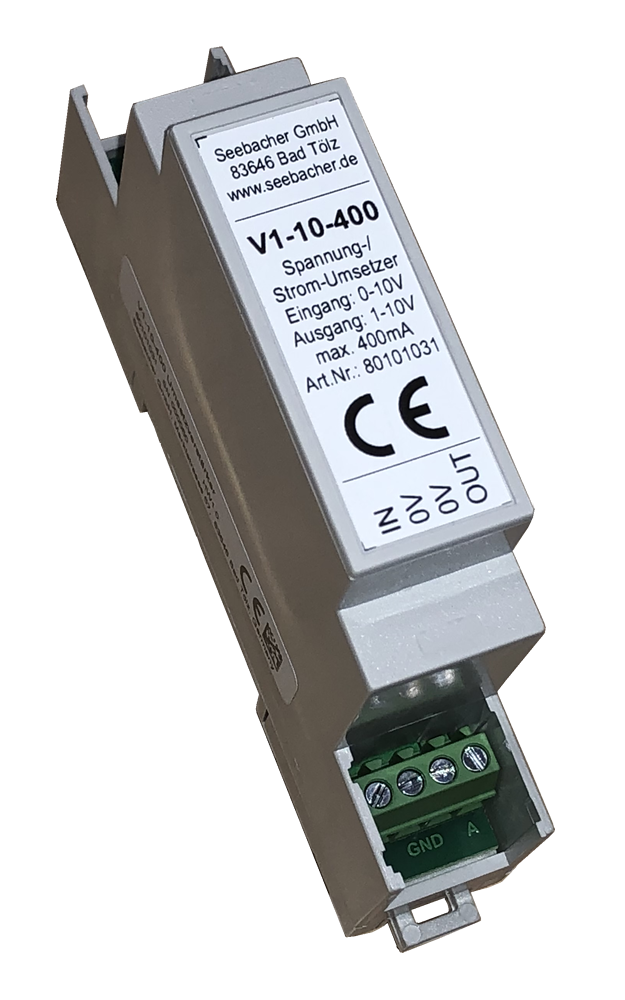

1-10V-Sinkstrom-Konverter V1-10-400
Mit dem Sinkstrom-Konverter wird ein 0-10V-Signal in ein 1-10V-Signal umgewandelt.
Kurzer Überblick
- Ansteuerung: 0-10V (Source)
- Ausgang: 1-10V (Sinkstrom)
- bis maximal 400mA
Der Sinkstrom-Konverter (Spannungs-/Stromumsetzer) V1-10-400 wurde entwickelt, damit 1-10V-steuerbare EVGs auch mit einer Fremdsteuerspannung von 0-10V angesteuert werden können (max. 700m Leitungslänge). Er kann einen EVG-Sinkstrom bis max. 400mA aufnehmen.
Für die Anzahl der anschließbaren EVGs ist der Maximalstrom (400mA) durch den Strom pro EVG (siehe EVG-Datenblatt, ca. 0,5 bis 1,5mA) zu dividieren.
Beispiel: 1mA / EVG = 400 / 1 = Es sind bis zu 400 EVGs steuerbar.
Elektrotechnische Daten
| Betriebsspannung | 10V DC |
| Stromaufnahme | max. 0,400A |
| Montage | REG-Einbau |
| Anschluss | Schraubklemmen 1,5mm² |
| Leitungslänge | max. 700m |
| Umgebungstemperatur | -10°C bis +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | max. 95 % r.F. nicht kondensierend |
| Schutzart | IP30 |

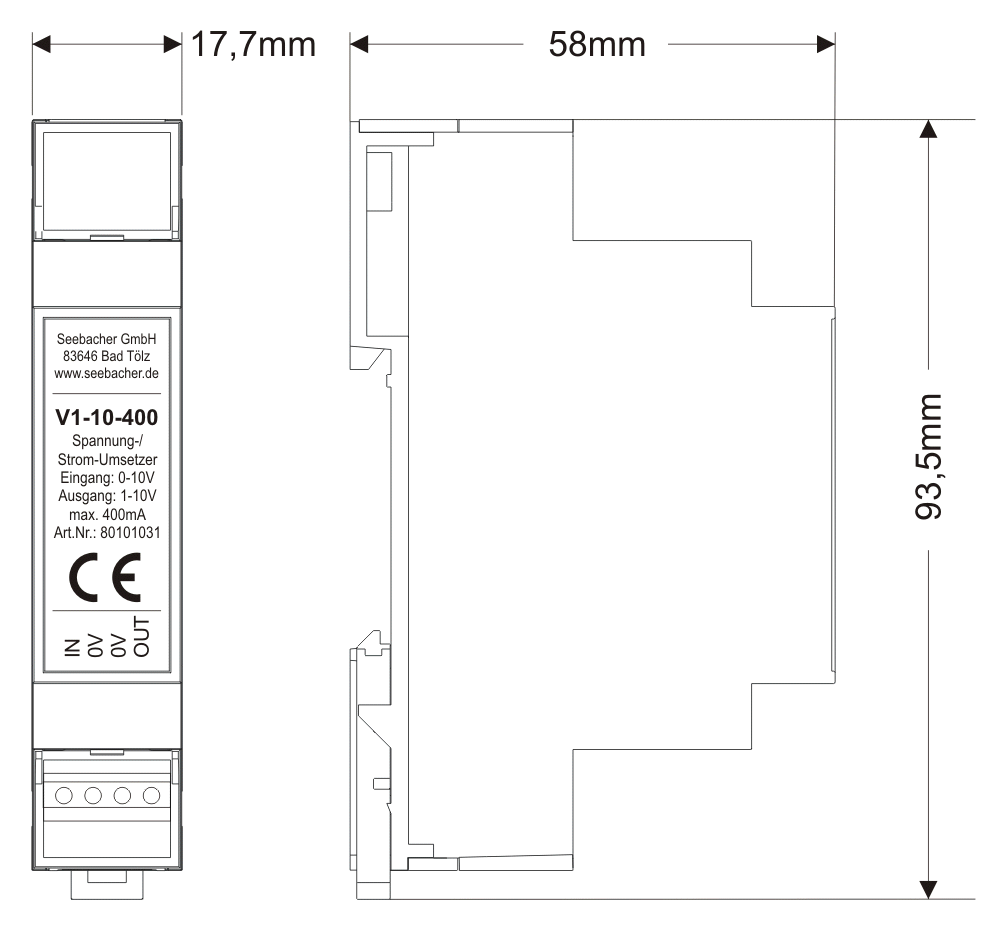

Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE |
| Abmessungen | BxHxT 17,7x90(93,5)x58mm |
| Gewicht | 36g |
Bestelldaten und Konformität
| Typenbezeichnung | V1-10-400 |
| Artikelnummer | 80101031 |
| Fabrikat | ISYnet |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Anschlusspläne
Anschlussbelegung
4-poliger Anschluss unten
| IN | Eingang Anschluss (+) 0-10V |
| 0V | Eingang Anschluss (-) 0-10V |
| 0V | Ausgang Anschluss (-) 1-10V |
| OUT | Ausgang Anschluss (+) 1-10V |
