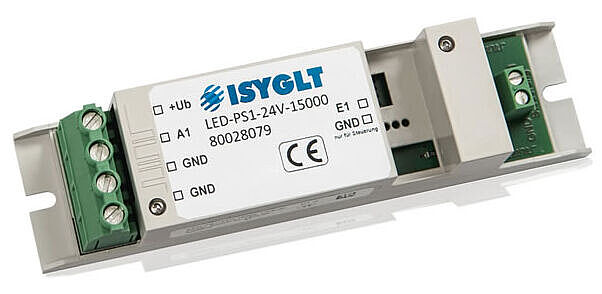

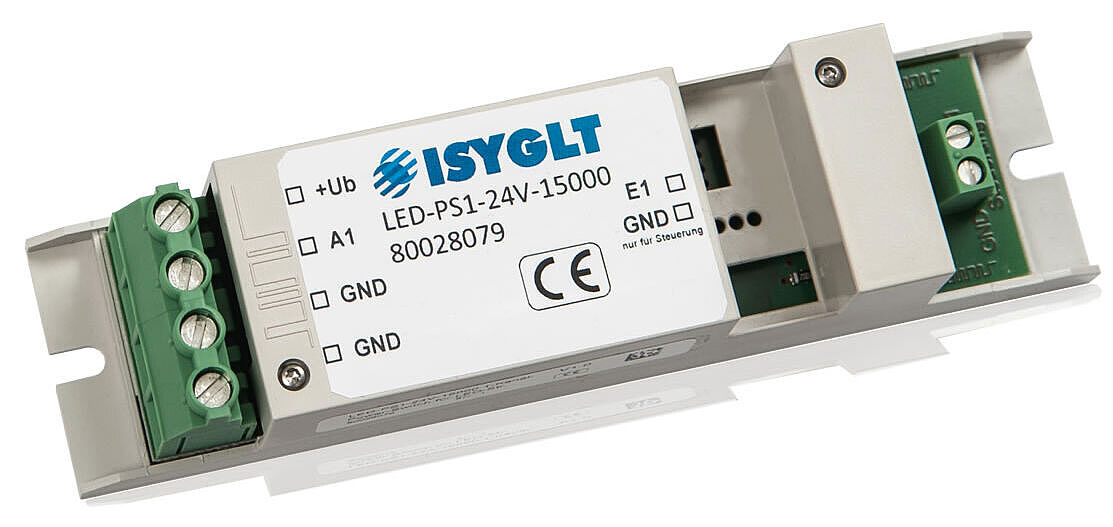

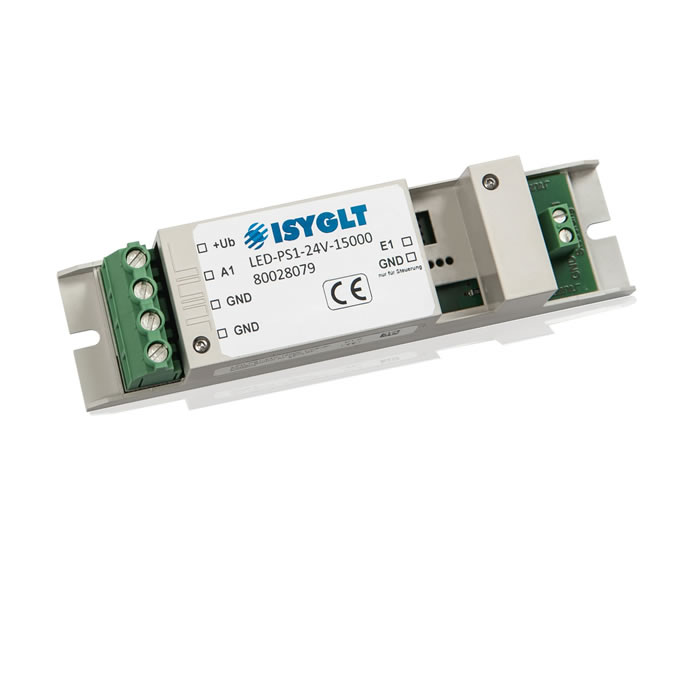

LED-Power-Switch LED-PS1-24V-15000
Nicht mehr in Produktion - Restbestände auf Anfrage!
LED-Power-Switch zum kontaktlosen Schalten von LEDs und LED-Stripes (Konstantspannung) mit bis zu 360W (24V).
Kurzer Überblick
- 1 Kanal max. 15000mA
- Ansteuerung E1 gegen GND
Der LED-Power-Switch wurde zum kontaktlosen Schalten von LEDs entwickelt. Die Einschaltung der Leitungselektronik mit einem maximalen Strom von 15,0A erfolgt durch die Ansteuerung E1 gegen GND.
Elektrotechnische Daten
| Betriebsspannung | 24V für die Versorgung der LEDs je nach Type! Spannungsfestigkeit der Elektronik max. 33V DC |
| Absicherung | max. 20A bei Umax 24V DC |
| Stromaufnahme | max. 8mA ohne Last |
| Ausgang |
1 Kreis mit max. 24V / 15A / max. 360W NPN schaltend (- Regelung), externes Netzteil nötig |
| Ansteuerung | E1 gegen GND |
| Leitungslänge Speisung zu LED-Dimmer | max. 5m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Leitungslänge LED-Dimmer bis zur letzten LED | max. 40m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Dimmauflösung | 16 Bit |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen Speisung und LED max. 4mm², Ansteuerung 1,5mm² |
| Betriebstemperatur | -10...+50°C |
| Lagertemperatur | -25...+70 °C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 10 |
Bauform, Abmessungen, Gewicht
| Bauform | Kunststoffgehäuse für Leuchteneinbau |
| Abmessungen | LxBxH 140x35x27mm |
| Gewicht | 55g |
Bestelldaten und Konformität
| Typenbezeichnung | LED-PS1-24V-15000 |
| Artikelnummer | 80028079 |
| Fabrikat | ISYGLT |
| Konformität | CE |

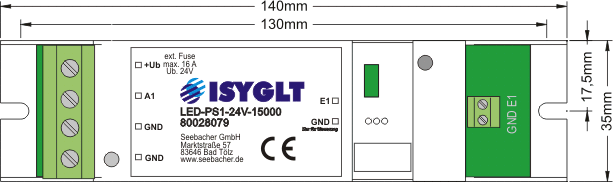

Technische Zeichnungen
Anschlusspläne
Funktionsanzeigen (LEDs am Modul)
keine
Anschlussbelegung
Klemmen LED-Seite
| +Ub | Spannungseingang + für LED-Versorgung |
| GND | Spannungseingang - für LED-Versorgung |
| LED (+) | Anode (+) der LED |
| LED (-) | Kathode (-) der LED |
Klemmen BUS-Seite
| E1 | Ansteuerung Eingang |
| GND | Ansteuerung GND |
