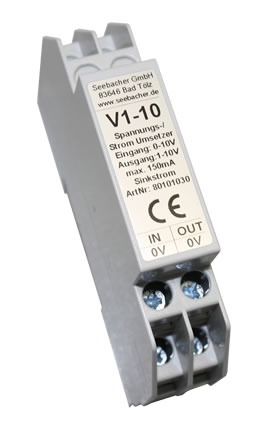

1-10V-Sinkstrom-Konverter V1-10
Mit dem Sinkstrom-Konverter wird ein 0-10V-Signal in ein 1-10V-Signal umgewandelt.
Kurzer Überblick
- Ansteuerung: 0-10V (Source)
- Ausgang: 1-10V (Sinkstrom)
- bis maximal 150mA
Der Sinkstrom-Konverter (Spannungs-/Stromumsetzer) V1-10 wurde entwickelt, damit 1-10V-steuerbare EVGs auch mit einer Fremdsteuerspannung von 0-10V angesteuert werden können (max. 700m Leitungslänge). Er kann einen EVG-Sinkstrom bis max. 150mA aufnehmen.
Elektrotechnische Daten
| Betriebsspannung | 10V DC |
| Stromaufnahme | max. 0,150A |
| Montage | REG-Einbau |
| Anschluss | Schraubklemmen 2,5mm² (Versorgungsspannung) |
| Leitungslänge | max. 700m |
| Umgebungstemperatur | max. +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | max. 95 % r.F. nicht kondensierend |
| Schutzart | IP30 |

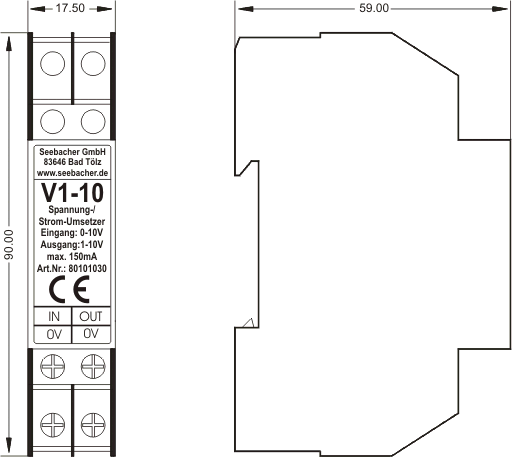

Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE |
| Abmessungen | LxBxH 17,5x90x59mm |
| Gewicht | 40g |
Bestelldaten und Konformität
| Typenbezeichnung | V1-10 |
| Artikelnummer | 80101030 |
| Fabrikat | ISYnet |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Anschlusspläne
Anschlussbelegung
4-poliger Anschluss unten
| IN | Eingang Anschluss (+) 0-10V |
| 0V | Eingang Anschluss (-) 0-10V |
| OUT | Ausgang Anschluss (+) 1-10V |
| 0V | Ausgang Anschluss (-) 1-10V |
