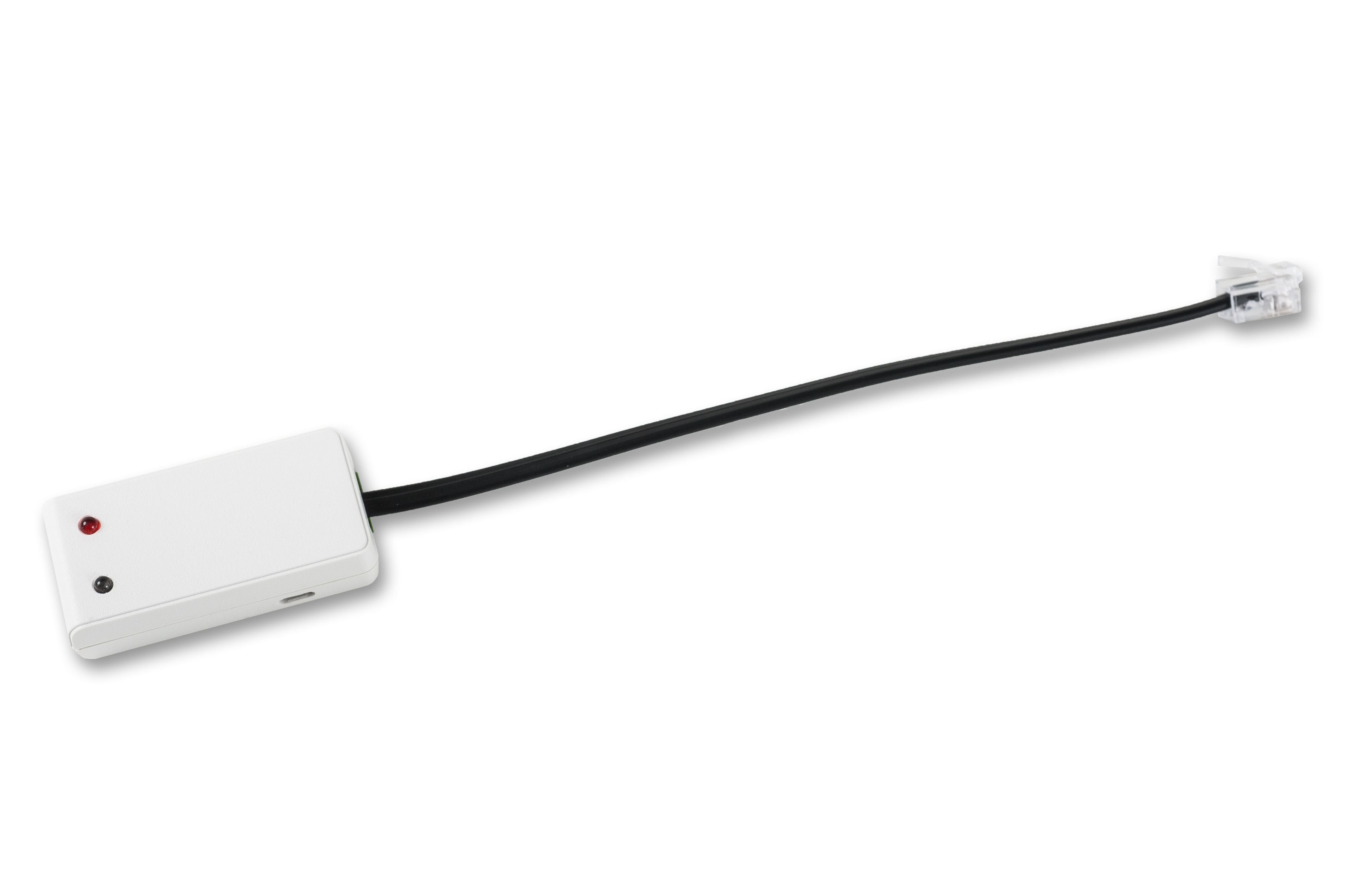

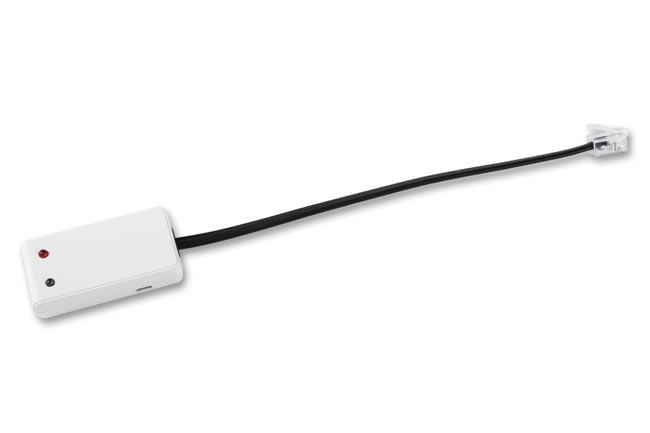

Uhren-Modul DNR-Clock
Nicht mehr in Produktion - Restbestände auf Anfrage!
Das Modul dient zur Ansteuerung von Leuchten mit einer Farblichtsteuerung auf DALI-Basis in Verbindung mit dem Interface DNR-LC. Es verfügt über eine astronomische Uhr sowie eine Schnittstelle zur Parametrierung über eine SmartPhone-App.
Kurzer Überblick
- Zeitquelle
- Funktionseinheit
- Einstellung der Funktionalität über iOS-App
Das Uhren-Modul DNR-Clock ist die Zeitquelle und zugleich die Funktionseinheit des ISYnet DNR-Systems für die Farbtemperatursteuerung.
Die Funktionalität wird sehr komfortabel in einer iPhone iOS-App (siehe Beschreibung der App) verwaltet. Hier wird definiert, welche Funktionen die Tasten an der DALI-Interface-Hardware (DNR-LC) bekommen (Ein/Aus, Lichtfarbe, Helligkeit, Hand-/Auto-Betrieb u.v.m.). In der App stehen des Weiteren auch diverse Schaltzeiten, Astro-Funktionen und Kurveneinstellungen zur Verfügung.
Das DNR-Clock-Modul funktioniert nur in Zusammenhang mit dem DNR-DALI-Light-Controller und wird direkt per 4-adriger Leitung (RJ10-Stecker) dort angeschlossen.
Grundfunktionen:
- (circadiane) Farbtemperatursteuerung (Tunable white)
- DALI-Broadcast oder Adressierung >> Gruppen-Steuerung
- manueller Betrieb
- automatischer Betrieb nach Schaltzeiten oder nach Astro-Funktion
- Betrieb über das ganze Jahr gleich oder individuell nach 4 Jahreszeiten
Funktionen (mit iOS-App einstellbar):
- Einstellung der DALI-Betriebsart
- circadiane Kurven
- Schaltzeiten
- Funktionen der Tasten
- Funktionen von Bewegungssensoren
- Hand-/Auto-Definitionen
Elektrotechnische Daten
| Betriebsspannung | 24V DC |
| Montage | Mini-Gehäuse zum Deckeneinwurf oder Befestigung mittels Kabelbinder |
| Anschluss | vorkonfektionierte Leitung mit RJ10-Stecker |
| Max. Umgebungstemperatur | -20°C bis +65°C |
| Typ. Tc Punkt (max.) | +70°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 1...95 % r.F. nicht kondensierend |
| Lebensdauer |
>50000h bei TC 70°C >100000h bei TC 65°C |
| Schutzart | IP20 |
Bauform, Abmessungen, Gewicht
| Bauform | Mini-Gehäuse |
| Abmessungen | LxBxH 50,8 x 25,36 x 12,7 mm |
| Gewicht | 20g |
Bestelldaten und Konformität
| Typenbezeichnung | DNR-Clock |
| Artikelnummer | 80100141 |
| Fabrikat | ISYnet |
| Konformität | CE |
Gebrauchsanweisungen
Software
Anschlussbelegung
RJ10-Stecker
| +Ub | Versorgungsspannung +24V |
| GND | Versorgungsspannung 0V |
| A | BUS A |
| B | BUS B |
Zubehör
- DNR-LC DALI-Controller (Artikelnummer: 80100143)
- DNR-LS Light-Sensor (Artikelnummer: 80100144)
- IR-Fernbedienung "Lightgate Basic"
- ISYnet Adapter RJ10 Klemmen mit 20cm Leitung (Artikelnummer: 80100142)
Ausführliche Informationen auch in unserer Broschüre
