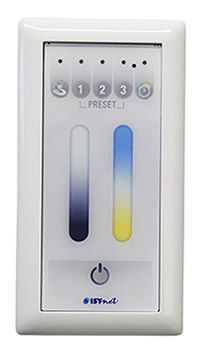

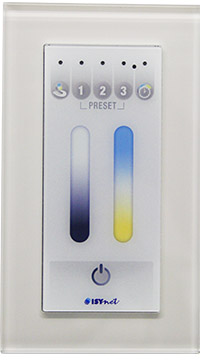

Touch-Controller DNR-TC
Nicht mehr in Produktion - Restbestände auf Anfrage!
Sensor-Touch-Panel zur Montage auf Schalterdose zur Ansteuerung von LED-Leuchten mit DALI-Vorschaltgerät mit unterschiedlichen Farbtemperaturen.
Das DNR-System ist eine kompakte, einfache und individuell einstellbare HCL-Lichtsteuerung.
Kurzer Überblick

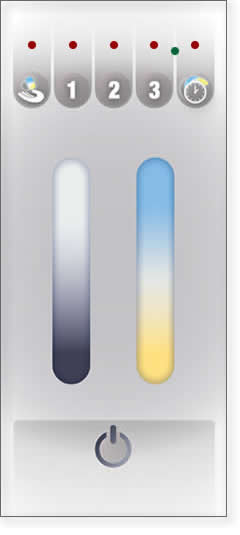

- Touch-Panel für HCL
- 3 Szenentasten
- Taste für AUTO / HAND
- Slider für Helligkeit
- Slider für Farbtemperatur
- Astronomische Uhr
- Einstellung der Funktionalität über iOS-App
Der DNR-TC Touch-Controller dient zur komfortablen Bedienung des ISYnet DNR-Systems für die Farbtemperatursteuerung (HCL).
Die Funktionalität wird sehr komfortabel in einer iOS-App (siehe Beschreibung der App) verwaltet. Hier wird definiert, welche Funktionen die Tasten bekommen (Ein/Aus, Lichtfarbe, Helligkeit, Hand-/Auto-Betrieb u.v.m. In der App stehen des Weiteren auch diverse Schaltzeiten, Astro-Funktionen und Kurveneinstellungen zur Verfügung.
Der DNR-Touch-Controller funktioniert nur in Zusammenhang mit dem DNR-LC DALI-Controller und wird direkt per 4-adriger Leitung dort angeschlossen. Es können bis zu 3 DNR-TC parallel geschaltet werden.
Grundfunktionen:
- (circadiane) Farbtemperatursteuerung (Tunable white)
- DALI-Broadcast oder Adressierung >> Gruppen-Steuerung
- manueller Betrieb
- automatischer Betrieb nach Schaltzeiten oder nach Astro-Funktion
- Betrieb über das ganze Jahr gleich oder individuell nach 4 Jahreszeiten
Funktionen (mit iOS-App einstellbar):
- Einstellung der DALI-Betriebsart
- circadiane Kurven
- Schaltzeiten
- Funktionen der Tasten
- Funktionen von Bewegungssensoren
- Hand-/Auto-Definitionen
Elektrotechnische Daten
| Betriebsspannung | 24V DC |
| Montage | UP-Dose mit Doppelrahmen (GIRA) |
| Anschluss | steckbare Anschlussklemme 0,5-0,8mm starr |
| Max. Umgebungstemperatur | -20°C bis +65°C |
| Typ. Tc Punkt (max.) | +70°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 1...95 % r.F. nicht kondensierend |
| Lebensdauer |
>50000h bei TC 70°C >100000h bei TC 65°C |
| Schutzart | IP20 |
Bauform, Abmessungen, Gewicht
| Bauform | Einbau in eine Standard-Unterputzdose mit einem GIRA-Doppelrahmen (Lieferung im Standardprogramm) |
| Abmessungen | HxBxT 127 x 55,6 x 22 mm |
| Gewicht | 70g |
Bestelldaten und Konformität
| Typenbezeichnung | DNR-TC |
| Artikelnummer | 80100160 |
| Fabrikat | ISYnet |
| Konformität | CE |
Gebrauchsanweisungen
8-poliger DIP-Schalter auf der Rückseite
Wenn mehrere Touches (Parallelschaltung bis zu 3 Touches) in der Steuerung verwendet werden, ist die Einstellung nur an Touch 1 vorzunehmen. Alle anderen Touches können auf Standardeinstellung (alle 8 DIP-Schalter OFF) bleiben. Die Programmierung der Controller mit der SmartPhone-App ist nur am Touch 1 vorzunehmen.
| DIP | OFF | ON |
|---|---|---|
| DIP 8 | Der DEMO-Mode ist ausgeschaltet (Normalbetrieb). Die circadiane Kurve wird, wie in der App dargestellt, in 24h ausgegeben. | Der DEMO-Mode für die circadiane Kurve ist eingeschaltet. Die in der App eingestellte Tageskurve (24h) wird als Zeitraffer in 5 Minuten ausgegeben (24 h = 5 Min). |
| DIP 7 | Auslieferungszustand: keine Verriegelung. Mit der SmartPhone-App können alle möglichen Parameter eingestellt werden. | Verriegelung der Parameter "Einstellungen" |
| DIP 6 | Verriegelung der Parameter "Schaltzeiten" und "circadiane Kurve" | |
| DIP 5 | Verriegelung der Funktion "Uhrzeit stellen" |
4-poliger DIP-Schalter auf der Rückseite
Mit dem 4-poligen DIP-Schalter auf der Rückseite erfolgt die Konfiguration, ob ein oder mehrere (bis zu 3) DNR-TC Touch-Controller am DNR-LC DALI-Interface betrieben werden.
Software
Anschlussbelegung
4-polige Klemme
| + | Versorgungsspannung +24V |
| - | Versorgungsspannung 0V |
| A | BUS A |
| B | BUS B |
Zubehör
- DNR-LC DALI-Controller (Artikelnummer: 80100143)
- DNR-LS Light-Sensor (Artikelnummer: 80100144)
- IR-Fernbedienung "Lightgate Basic"
- ISYnet Adapter RJ10 Klemmen mit 20cm Leitung (Artikelnummer: 80100142)
Ausführliche Informationen auch in unserer Broschüre
