Spannungsüberwachung HRN-41/HRN-42
1-Phasen-Netz-Überwachung: DC und AC, in 3 Bereichen / HRN-41 "Hysterese"-Funktion / HRN-42 "Fenster"-Funktion
Kurzer Überblick
- Überwachung von DC und AC Spannung in 1-Phasen-Netzen in 3 Bereichen
- Spannungsüberwachung: in 2 unabhängigen Niveaus (Ober-/ Unterspannung)
- 2 Versionen, HRN-41: “HYSTERESE”-Funktion und HRN-42: “FENSTER”-Funktion
- “SPEICHER”-Funktion - für Rückstellung vom Fehler- in den Normalzustand - “RESET” drücken
- Funktion des 2. Relais (unabhängig/parallel)
- Verzögerung einstellbar, um Spannungsspitzen zu vermeiden
- galvanisch getrennte Versorgung
Das Relais wird in 2 Varianten geliefert - je nachdem wie die Spannungsniveaus eingestellt und überwacht werden.

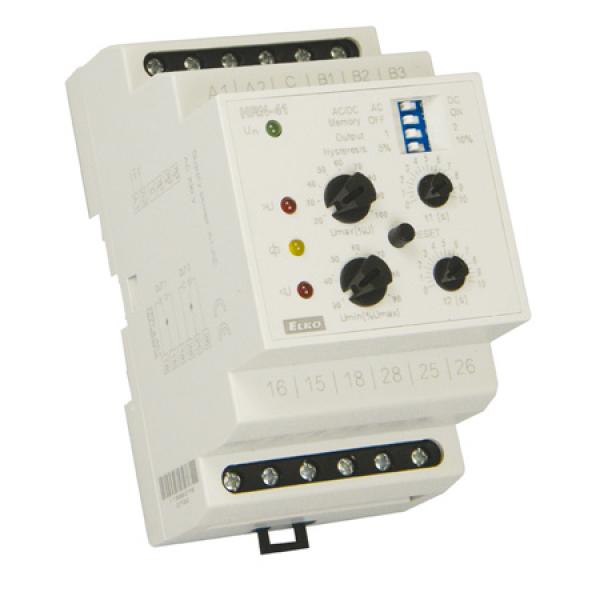

HRN-41 hat eine „Hysterese“-Funktion, d.h. dass nur das Oberniveau (Umax) eingestellt wird und das Unterniveau (Umin) in % des Oberniveaus eingestellt wird. Daher verändert sich das Unterniveau automatisch, sobald sich das Oberniveau ändert.

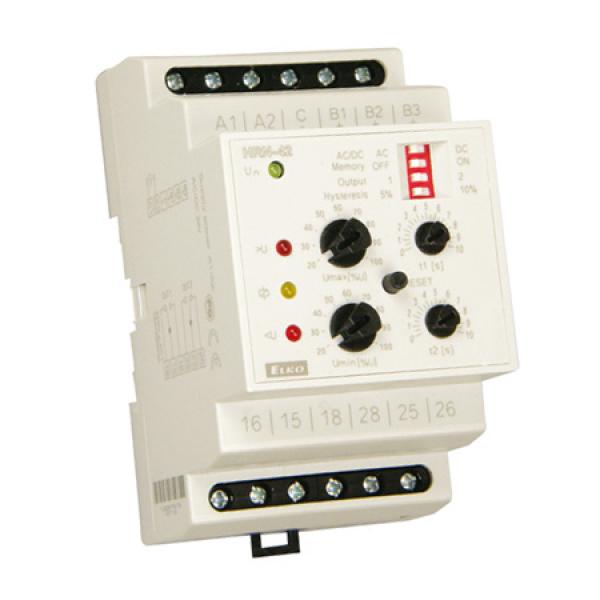

HRN-42 hat eine „Fenster“-Funktion, d.h. dass das Oberniveau (Umax) und das Unterniveau (Umin) einzeln in % der überwachten Spannung eingestellt werden. Beide Typen haben eine „SPEICHER“-Funktion. Falls das Relais in den Fehlerzustand übergeht, wird die Einstellung gespeichert, bis die Reset-Taste gedrückt wird. Mit DIP-Schalter Nr. 3 stellt man ein, ob die Relais für jedes Niveau unabhängig schalten sollen oder parallel, falls es zur Über-/Unterschreitung des Spannungsniveaus kommt. DIP-Schalter Nr. 4 dient zur Hysterese-Einstellung, die bei der Rückstellung vom Fehlerzustand in den Normalzustand zum Tragen kommt. Das Relais ist geschützt gegen Verpolung der DC Spannung oder falsche AC/DC Eingangspannung. Dies wird durch gleichzeitiges Blinken beider LEDs (LED <U und LED >U) angezeigt.
Elektrotechnische Daten
| Betriebsspannung | AC 110 V, AC 230 V, AC 400 V oder AC/DC 24 V (AC 50-60Hz) |
| Leistungsaufnahme | max. 4.5 VA |
| Schaltausgang | 250 V AC1 / 24 V DC |
| Mechanische Lebensdauer | 3 x 10^7 |
| Anschluss | Schraubklemmen 2,5mm² |
| Max. Umgebungstemperatur | -20°C bis +55°C |
| Lagertemperatur | -30°C bis +70°C |
| Schutzart | IP40 |
| Spannungsbegrenzungsklasse | III |
| Verschmutzungsgrad | 2 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE |
| Abmessungen | BxHxT 90x52x65mm |
| Gewicht | 239g |
Bestelldaten und Konformität
| Typenbezeichnung | HRN-41 / HRN-42 |
| Artikelnummer | EL200153 / EL200155 |
| Fabrikat | Elko |
| Konformität | CE |
Potis
| Poti | Funktion |
|---|---|
| Umax [%U] | Einstellung der Obergrenze - Umax |
| t1 [s] | t1 - Verzögerung Umax |
| Umin [%Umax] | Einstellung der Untergrenze - Umin |
| t2 [s] | t2 - Verzögerung Umin |
DIP-Schalter
| DIP | Zustand | Einstellung |
|---|---|---|
| DIP-1 | AC | Gemessene Spannung AC |
| DC | Gemessene Spannung DC | |
| DIP-2 | OFF | Speicher-Funktion inaktiv |
| ON | Speicher-Funktion aktiv | |
| DIP-3 | 1 | 2. Relais parallel |
| 2 | 2. Relais unabhängig | |
| DIP-4 | 5% | Hysterese-Einstellung 5% |
| 10% | Hysterese-Einstellung 10% |
Funktionsanzeigen (LEDs am Modul)
| Bezeichnung | Bedeutung |
|---|---|
| Un | Versorgungsanzeige |
| >U | Anzeige Umax |
| Relais | Ausgangsanzeige |
| <U | Anzeige Umin |
Anschlussbelegung
6-poliger Anschluss
| A1 | Versorgung |
| A2 | Versorgung |
| C | Potential |
| B1 | 10-50 V (AC 50Hz) |
| B2 | 32-160 V (AC 50Hz) |
| B3 | 100-500 V (AC 50Hz) |
6-poliger Anschluss
| 15 | Umax Schaltausgang 250V (Wurzel) |
| 16 | Umax Schaltausgang 250V (Öffner) |
| 18 | Umax Schaltausgang 250V (Schließer) |
| 25 | Umin Schaltausgang 250V (Wurzel) |
| 26 | Umin Schaltausgang 250V (Öffner) |
| 28 | Umin Schaltausgang 250V (Schließer) |
