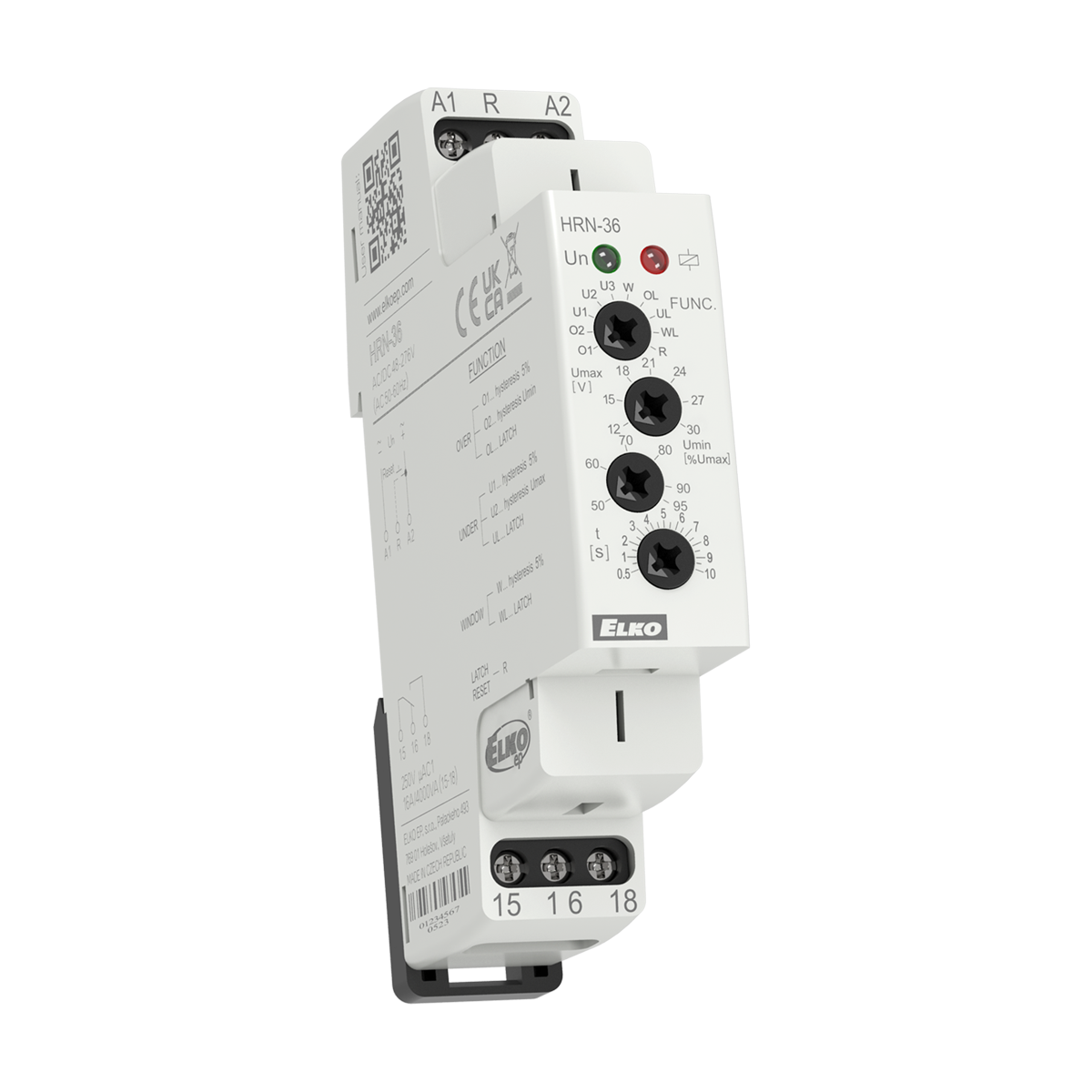

Relais zur Überwachung von Spannung HRN-36
Spannungsüberwachungsrelais mit dem Bereich DC 6-30V.
Einstellbarer Überwachungsbereich:
Umax 12-30W, Umin 50-95% von Umax
Kurzer Überblick
- Überwachung eines einstellbaren Spannungsbereiches
- Versorgungsspannung ist überwachte Spannung DC 6-30V
- Max Bereich 12-30W
- Min Bereich 50-95% von Umax
- Verzögerung 0,5-10 s einstellbar
Das Überwachungsrelais HRN-36 dient zur Überwachung des Spannungsniveaus in einem DC Versorgungsbereich. Die überwachte Spannung ist gleichzeitig auch die Versorgungsspannung. Bei dem Relais ist es möglich, 2 unabhängige Niveaus einzustellen.
Um kurzfristige Spitzen zu vermeiden, gibt es eine Verzögerung, die man im Bereich 0,5-10s einstellen kann. Diese kommt zum Tragen, wenn das Gerät vom Normalzustand in den Fehlerzustand wechselt und vermeidet unnötiges Schalten der Ausgangsrelais. Bei der Rückstellung in den Normalzustand kommt diese Verzögerung nicht mehr zum Tragen, jedoch die Hysterese (5%). Durch die Wechslerkontakte ergeben sich weitere Konfigurationen und Funktionen je nach den aktuellen Anforderungen der Anwendung.
Elektrotechnische Daten
| Betriebs- und Überwachungsspannung | DC 6-30 V |
| Leistungsaufnahme | 0,35W max. 0,5W |
| Oberes Spannungsniveau (Umax) | 12-30V |
| Unteres Spannungsniveau (Umin) | 50-95% von Umax |
| Max. Dauerspannung | DC 36V |
| Spitzenüberlast (1s) | DC 48V |
| Zeitverzögerung | 0,5-10s |
| Einstellgenauigkeit | 5% – mechanische Einstellung |
| Hysterese | 5% |
| Ausgang | Relais 1 Wechsler |
| Kontaktmaterial | AgNi |
| Nennstrom | 16 A/AC1 |
| Schaltleistung | 4000 VA/AC1, 384 W/DC1 |
| Schaltausgang | 250V AC1 / 24V DC |
| Verlustleitung (max.) | 1,2W |
| Mechanische Lebensdauer | 10.000.000 op. |
| Elektrische Lebensdauer (AC1) | 100.000 op. |
| Anschluss | Schraubklemmen 2,5mm² |
| Umgebungstemperatur | -20°C bis +55°C |
| Lagertemperatur | -30°C bis +70°C |
| Schutzart | IP40 Front / IP20 Klemmen |
| Spannungsbegrenzungsklasse | III |
| Verschmutzungsgrad | 2 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE |
| Abmessungen | BxHxT 17,6x90x64mm |
| Gewicht | 60g |
Bestelldaten und Konformität
| Typenbezeichnung | HRN-36 |
| Artikelnummer | EL200156 |
| Fabrikat | Elko |
| Konformität | CE |
Potis
| Poti | Funktion |
|---|---|
| FUNC | Einstellung der Funktion / Betriebszustände |
| Umax [V] | Einstellung des Oberniveaus Umax |
| Umin [%Umax] | Einstellung des Unterniveaus Umin |
| t [s] | Einstellung der Verzögerung |
Funktionsanzeigen (LEDs am Modul)
| grün | rot | Bedeutung |
|---|---|---|
| ON | OFF | Normalzustand |
| ON | ON | Überschreitung Umax (Überspannung) |
| OFF | ON | Unterschreitung Umin (Unterspannung) |
Anschlussbelegung
3-poliger Anschluss oben
| A1 | Versorgung AC 48 - 276 V |
| R | Steuereingang (RESET) |
| A2 | Versorgung AC 48 - 276 V |
3-poliger Anschluss unten
| 15 | Schaltausgang 250V (Wurzel) |
| 16 | Schaltausgang 250V (Öffner) |
| 18 | Schaltausgang 250V (Schließer) |
