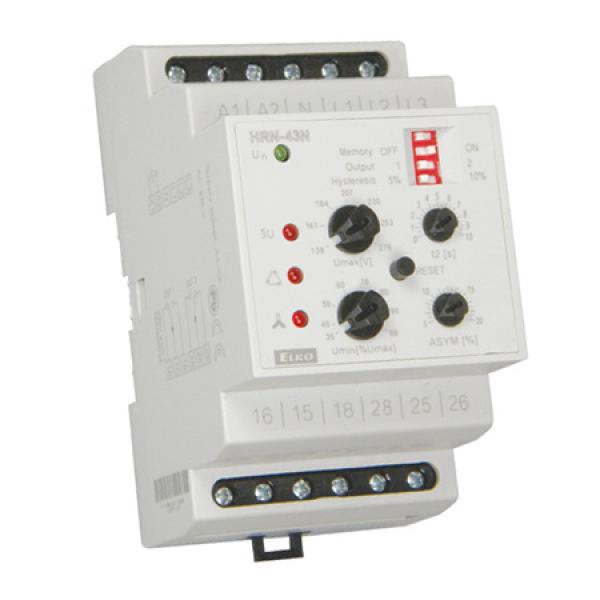

Das Relais dient der Überwachung von 3-Phasen-Netzen. HRN-43N kontrolliert die Spannung zum Neutralleiter, HRN-43 kontrolliert die Spannung zwischen den Phasen. Das Relais überwacht und kontrolliert: Spannung in 2 Niveaus (Über-/Unterspannung), Phasenasymmetrie, Phasenfolge und -ausfall. Jeder Fehlerzustand wird durch eine eigene LED angezeigt. Mittels DIP-Schalter (Nr.3) ist es möglich die Funktion des zweiten Relais festzulegen - ob es unabhängig (1x Über-, 1x Unterspannung) oder parallel funktioniert. Verzögerung t1 (fix) - beim Übergang vom Fehlerzustand in den Normalzustand oder bei Spannungsausfall und t2 (einstellbar) - beim Übergang vom Normalzustand in den Fehlerzustand. Die Verzögerungen verhindern Leitungsfehler und Flimmern im Ausgang bei kurzen Spitzen im Netz.

Spannungskontrolle

Das Oberniveau Umax wird im Bereich 138-276V (resp. 240-480V beim Typ HRN-43) eingestellt und das Unterniveau Umin im Bereich 35-99% des Umax. Falls eine Phase aus dem eingestellten Bereich abweicht, schaltet das Ausgangsrelais nach der eingestellten Verzögerung (die kurzfristige Spannungsspitzen verhindert) aus. Der Ausgangsrelaiskontakt schaltet wieder ein, wenn die Spannung wieder im eingestellten Bereich liegt und die fixe Hysterese (die durch DIP-Schalter in 2 Niveaus einstellbar ist) überschreitet.

Phasenfolge

Kontrolliert die richtige Phasenfolge. Bei unerwünschter Änderung wird der Ausgangskontakt ausgeschaltet, nach Geräteeinschaltung mit falscher Phasenfolge wird der Ausgangskontakt immer ausgeschaltet.

Asymmetrie

Der Asymmetrieanteil zwischen den einzelnen Phasen wird im Bereich 5-20% eingestellt. Bei Überschreitung der eingestellten Asymmetrie schaltet der Ausgangsrelaiskontakt aus und die LED, welche die Asymmetrie anzeigt, leuchtet. Verzögerung t1 und t2 und Hysterese kommen beim Übergang in den Normalzustand zum Tragen.
